系統組成
干法脫硫系統由混合器、立式反應器、除塵器、吸收劑干粉制備及輸送系統、脫硫灰輸送及存儲系統、電氣控制和在線監測系統等構成。詳見工藝流程圖。

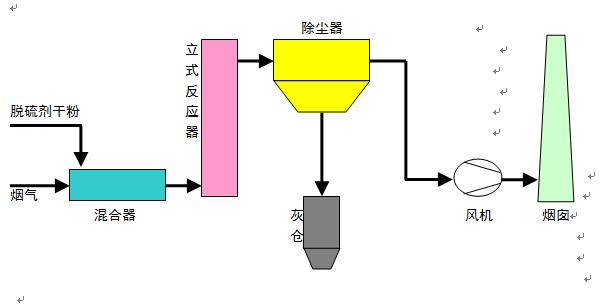

工藝流程
工藝過程
煙氣進入混合器，在混合器內與來自吸收劑制備系統、細度符合要求的脫硫劑干粉均勻混合，混合后進入立式反應器，在立式反應器內脫硫劑與煙氣中的酸組分充分接觸，脫除SO2，然后進入除塵器（電除塵器或布袋除塵器），除去煙氣中的煙塵和灰粒。凈化后的煙氣通過風機進入煙囪排入大氣。
除塵器捕集的脫硫灰，通過脫硫灰輸送系統進入灰倉貯存或回用。
主要特點
1)流程簡單，系統設備少。
2)系統占地面積少，布置靈活，適合于場地緊缺的場合。
3)系統不使用水，有利于節約水資源。
4)系統不存在腐蝕問題，無需防腐。
5)脫硫效率與噴入的脫硫劑干粉的特性有關，當采用鈉基脫硫劑時，可達80%，對脫硫劑的純度及細度的要求較高。
|
